一、外置式MBR超滤（UF）技术系统和装备

①外置式MBR超滤（UF）系统设备描述

与传统生化处理工艺A/O相比，微生物菌体(即活性污泥)通过超滤系统从出水中分离，确保大于0.02 毫米的颗粒物、SS、异物、微生物和与COD相关的悬浮物和有机物安全地截留在系统内。超滤清液进入超滤清液罐，超滤浓液回到反硝化罐，污泥浓度通过错流式外置超滤系统的连续回流来维持。

外置式MBR膜超滤系统设备的进水泵把经过生化系统（硝化罐和反硝化罐）后处理的废水分配至超滤装置。超滤系统运行压力平均为4bar，根据每个环路装配超滤膜元件数量的多少，最大运行压力可达6bar。超滤膜外形直径200毫米，内孔直径为8 mm ，内表面为聚合物的管式过滤膜,膜过滤孔径为0.02微米。超滤系统设1组共2个环路，每个环路设有5.5根超滤膜管（按照6:5配置，可以适应季节水量的变化，利于节能减排），每个环路设有循环泵，该泵沿膜管内壁提供一个需要的流速，从而形成紊流，产生较大的过滤通量，避免堵塞。两条环路的运行完全独立，提高了系统运行的可靠性。

外置式MBR膜超滤系统的清洗，是全自动运行的，每次正常运行停止时，系统通过PLC控制自动冲洗一次。清洗水用清洗泵把储存在清洗罐的自来水泵入超滤系统进行冲洗，压缩空气控制阀能同时切断进料，留在管内的污泥随冲刷水去反硝化罐。

外置式MBR的COD设计去除率大于95%，渗沥液中的氮源，部分生物合成，其它在硝化罐内氧化为硝酸盐和亚硝酸盐，并在反硝化中还原为氮气而去除，NH3-N设计去除率大于99%。

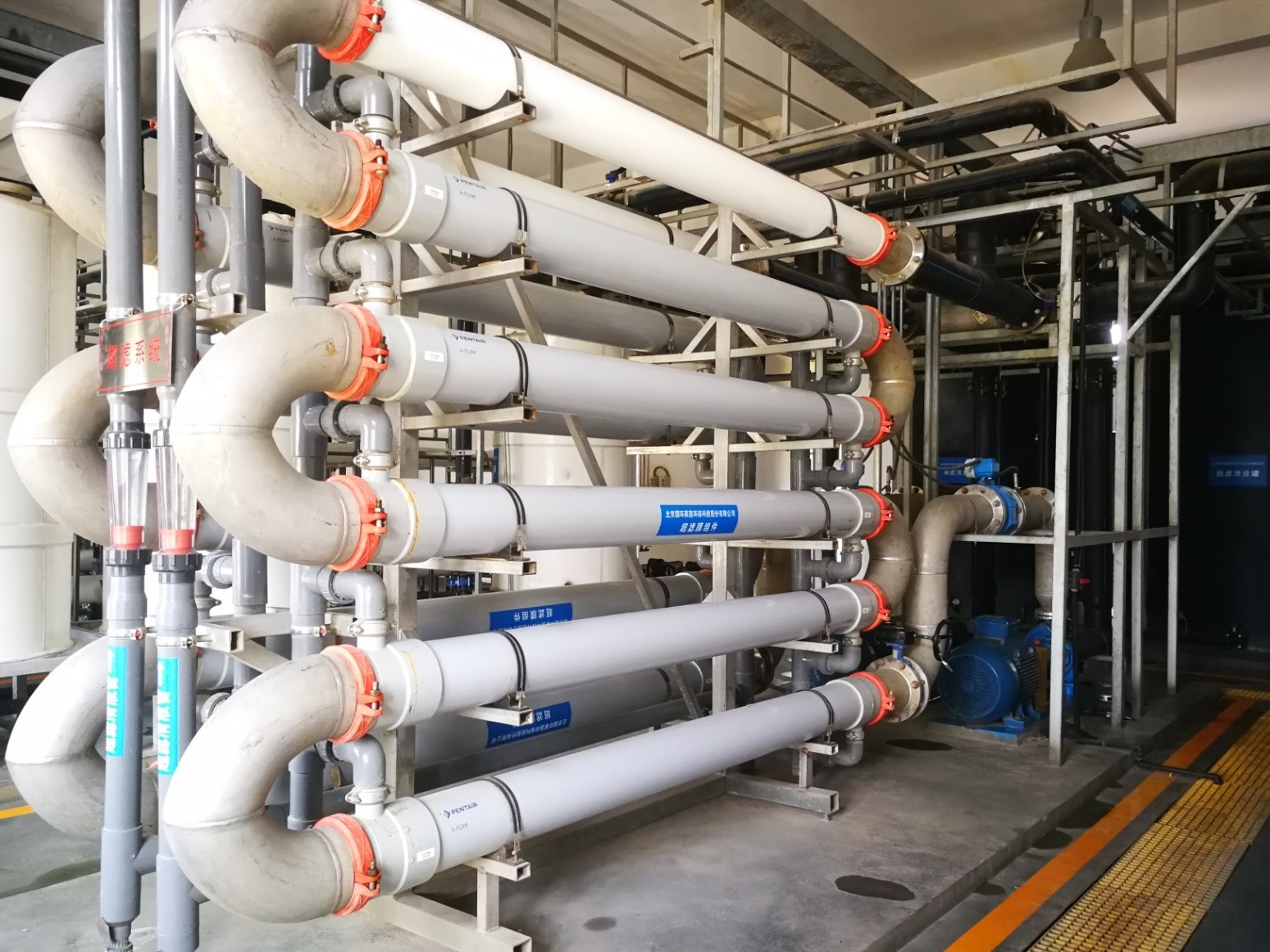

②外置式MBR膜超滤系统设备实图

③外置式MBR膜超滤系统设备关键部件

外置式MBR超滤（UF）系统为集成式一体化撬装设备， 主要包括 以下设备：

 ④外置式MBR超滤（UF）系统设备的优势

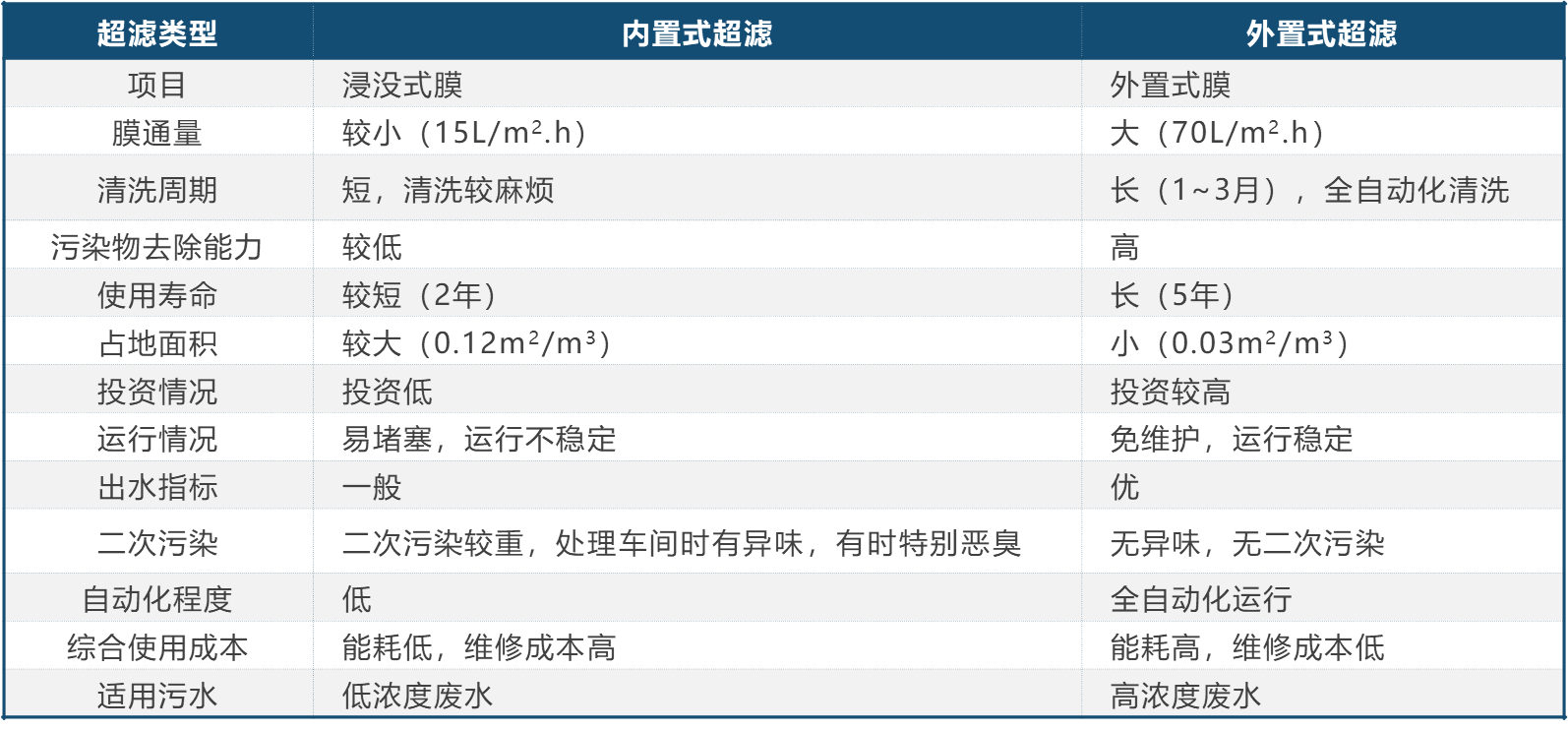

内置式和外置式MBR超滤（UF）处理系统特点：

外置式MBR超滤（UF）系统设备优势如下：

   ◆ 超滤是一种膜分离技术，其膜为多孔不对称结构。过滤过程是一抹两侧压差为驱动力，以机械筛分原理为基础的一种溶液分离过程，使用压力通常为0.03～0.6MPa，筛分孔径从0.005～0.1μm，截流分子量为1000～500000道尔顿左右。生化池的渗滤液通过外置管式超滤膜实现泥水分离，直接得到高质量的超滤产水，浓水回流至生化池。

   ◆ 该管式膜以其优异的强度、PVDF材质的耐污染性和运行维护简便性得到认可，最高设计通量高达70~100L/(m2/h)，过滤精度可达30nm，8mm的大通道可以将污泥有效截留并且不会造成膜管堵塞。膜的高效截留作用使得生化池内的污泥浓度可高达25g/L，微生物菌群活性及微生物降解效率大大提高，因此废水中的绝大多数难降解有机物得以有效去除，特别适合于垃圾渗滤液等高浓度污水的深度处理。

   ◆外置式管式膜生物反应器是一种主要针对垃圾渗滤液等高浓度浓水处理的MBR工艺，主要由生化系统和外置式管式超滤膜系统组成。在外置式膜生物反应器中生物反应器与膜单元相对独立，通过混合液循环泵使得处理水通过膜组件后外排，其中的生物反应器与膜分离装置之间的相互干扰较小。

 ⑤外置式MBR超滤（UF）系统设备部分案例

 ⑥外置式MBR超滤（UF）系统设备的公司申请的相关专利

---

二、纳滤（NF）膜技术

 ①纳滤（NF）系统设备描述

垃圾焚烧厂渗沥液经过厌氧+膜生物反应器系统(MBR)后，出水无菌体和悬浮物，进入纳滤（NF）系统，膜组件采用螺旋卷式膜类型，具有结构简单，造价较低，装填密度较高，物料交换效果好的优点。对渗沥液的适应性很强，膜寿命延长到2年以上。

纳滤的清洗方式属在线清洗，方便快捷，整个清洗完全自动。在清洗后期，根据需要可以手动向清洗槽中添加少量膜清洗药剂。纳滤的药剂清洗周期一般为一个半月一次。MBR处理后，采用纳滤净化，清水回收率可达到85%以上。

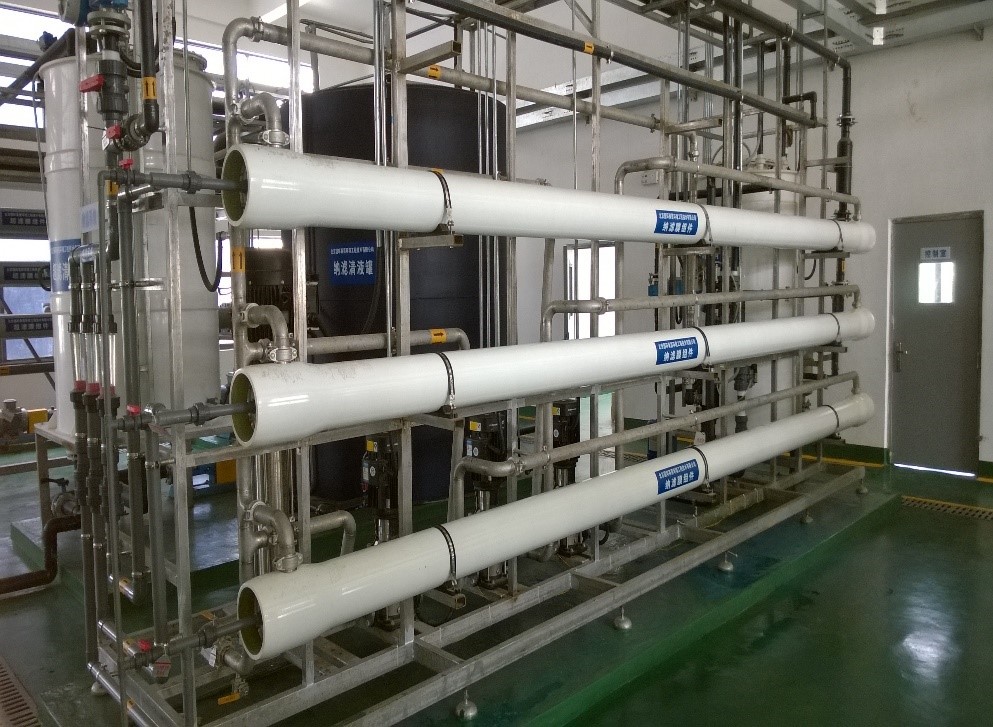

 ②纳滤（NF）系统设备实图

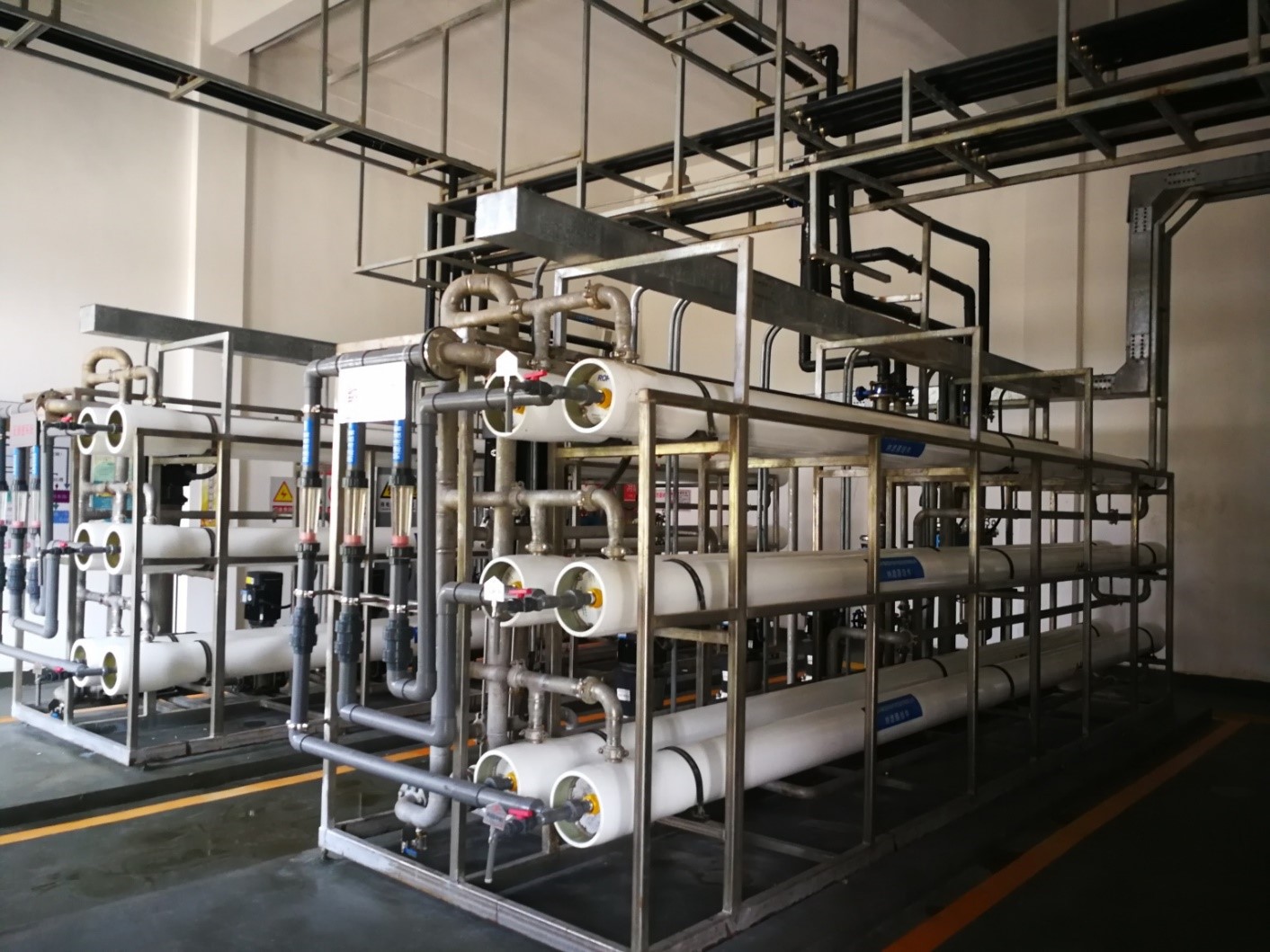

纳滤（NF）系统安装工程实图

 ③纳滤（NF）系统设备关键部件

纳滤系统为集成式一体化设备主要包括 以下设备：

 ④纳滤（NF）系统设备的优势

Ÿ   ◆充分考虑了抗冲击能力，可以满足不同时期时系统要求。

Ÿ   ◆系统所采用设备须具有较强的抗腐蚀能力，保证系统的使用寿命。

Ÿ   ◆系统所采用的膜须具有较强的抗污染能力，采用宽通道、可以适用于工业物料分离的膜组件。

Ÿ   ◆系统中与污水接触的管道为316L材质，支架选用304不锈钢材质。

 ⑤纳滤（NF）系统设备部分案例

 ⑥纳滤（NF）系统设备相关的公司专利

---

三、反渗透（RO）设备系统技术

 ①反渗透（RO）系统设备描述

反渗透膜也属于致密膜范畴，为卷式有机复合膜，最大优点是脱盐率高，出水水质稳定。反渗透采用进口卷式反渗透复合膜组件，这种膜对前处理要求相对较低，pH值适应范围广，便于进行化学清洗，膜性能稳定，保持性好，并且药剂清洗频率低，一般为每月一次左右。膜组件脱盐率在80-98%以上。正常运行压力在15bar-35bar左右，由于反渗透处理的是纳滤清液（COD、BOD都很低），因此反渗透清液采得率≥85%。
